Модуль контроля дуги может устанавливаться на любом участке системы распределения электрической энергии: например, в главных распределительных щитах или шкафах.

Основной принцип расположения оптических датчиков системы активной защиты - обеспечить контроль за всеми частями НКУ, где может возникнуть дуговое короткое замыкание. Потенциально опасными являются места расположения главных и распределительных сборных шин, а также части НКУ или секции с силовыми автоматическими выключателями. Датчик способен обнаружить электрическую дугу с расстояния 3-х метров, но для повышения уровня защиты оборудования оптические устройства монтируют с интервалами в 1,5 метра, что повышает надёжность системы.

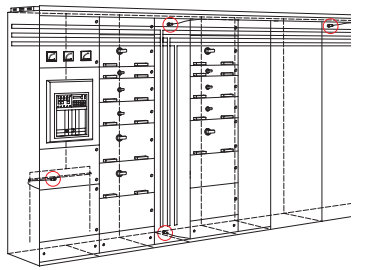

Рис. 2. Диаграмма зоны работы оптического датчика.	Рис. 2. Примеры размещения оптических датчиков на главных и распределительных сборных шинах и в месте установки силовых автоматических выключателей.

Типовые решения подключения системы защиты от дуги на примере TVOC-2

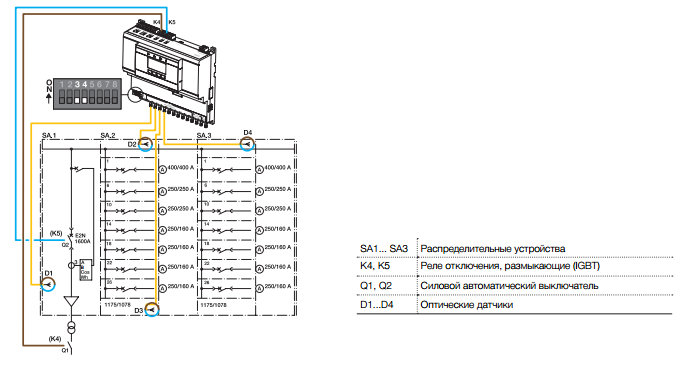

Пример 1
Одним из требований к работе активных систем защиты от дуги является возможность обесточивания только того участка цепи, который подвергся опасности, а не всех потребителей. В системе TVOC-2 это реализовано за счёт независимой работы высокоскоростных IGBT-выходов модуля контроля дуги - сигнал на отключение подаётся разным автоматическим выключателям, в зависимости от того, какой датчик определил наличие светового излучения.

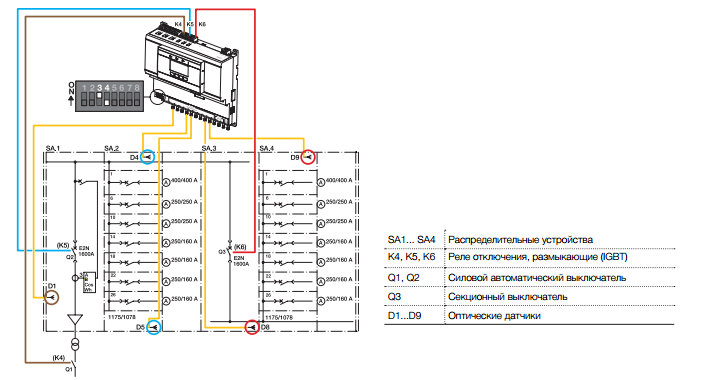

Пример 2
Существует и более простая схема подключения системы активной защиты, но она менее удобна, т.к. в случае аварии питания лишаются все потребители и происходит простой работоспособных технологических линий предприятия. Такую схему можно использовать в электрических шкафах, от которых не зависит работа важных технологических линий предприятия.

Мгновенное срабатывание активных систем защиты от дуги позволяет обеспечить полную безопасность персонала, сохранность оборудования и надёжную и бесперебойную работу электрической сети предприятия. Но для последующего снижения риска возникновения аварий специалистам важно проводить анализ каждого случая возникновения дугового короткого замыкания, устанавливать причины появления ЭД и делать выводы о работе силовых автоматических выключателей в критической ситуации.

«Для этого современные устройства защиты от дуги оснащены системами мониторинга, - поясняет Сергей Батурлин. - К модулю TVOC-2 можно подключать два ЖК-дисплея, один из которых устанавливается на двери НКУ, а второй - непосредственно на самом устройстве. Экраны служат для ввода настроек в систему, модуль контроля дуги ведёт в режиме реального времени журнал регистрации ошибок, сохраняет информацию о срабатывании автоматических выключателей. Наличие двух дисплеев позволяет осуществлять постоянный контроль работы системы, понять причины возникновения неполадок».

Нельзя недооценивать роль систем защиты от дуги, особенно на крупных промышленных и гражданских объектах, где трудится большое число людей и установлено дорогостоящее оборудование. Одной из мер обеспечения безаварийного электроснабжения, а соответственно, и бесперебойной работы является использование надёжных систем защиты, обладающих высоким быстродействием. На сегодняшний момент эти устройства являются важным элементом комплексной системы, обеспечивающей безопасность работы электрооборудования.
